UI2Code智能生成Flutter代码--设计思路详解
发布时间：2024-05-08 11:08:45 浏览量：318次
闲鱼技术-上叶
背景:
随着移动互联网时代的到来，科学技术突飞猛进。然而软件工程师们依旧需要花费大量精力在重复的还原UI视觉稿的工作。
UI视觉研发拥有明显的特征：组件，位置和布局，符合机器学习处理范畴。能否通过机器视觉和深度学习等手段自动生成UI界面代码，来解放重复劳动力，成为我们关注的方向。
UI2CODE简单介绍：
UI2CODE项目是公司技术团队研发的一款通过机器视觉理解+AI人工智能将UI视觉图片转化为端侧代码的工具。
我们开始启动技术可行性预研工作，经历了多次整体方案的重构。我们关注视觉稿还原精度、准确率和易维护性等问题。
架构设计：
简化分析下UI2CODE的流程：

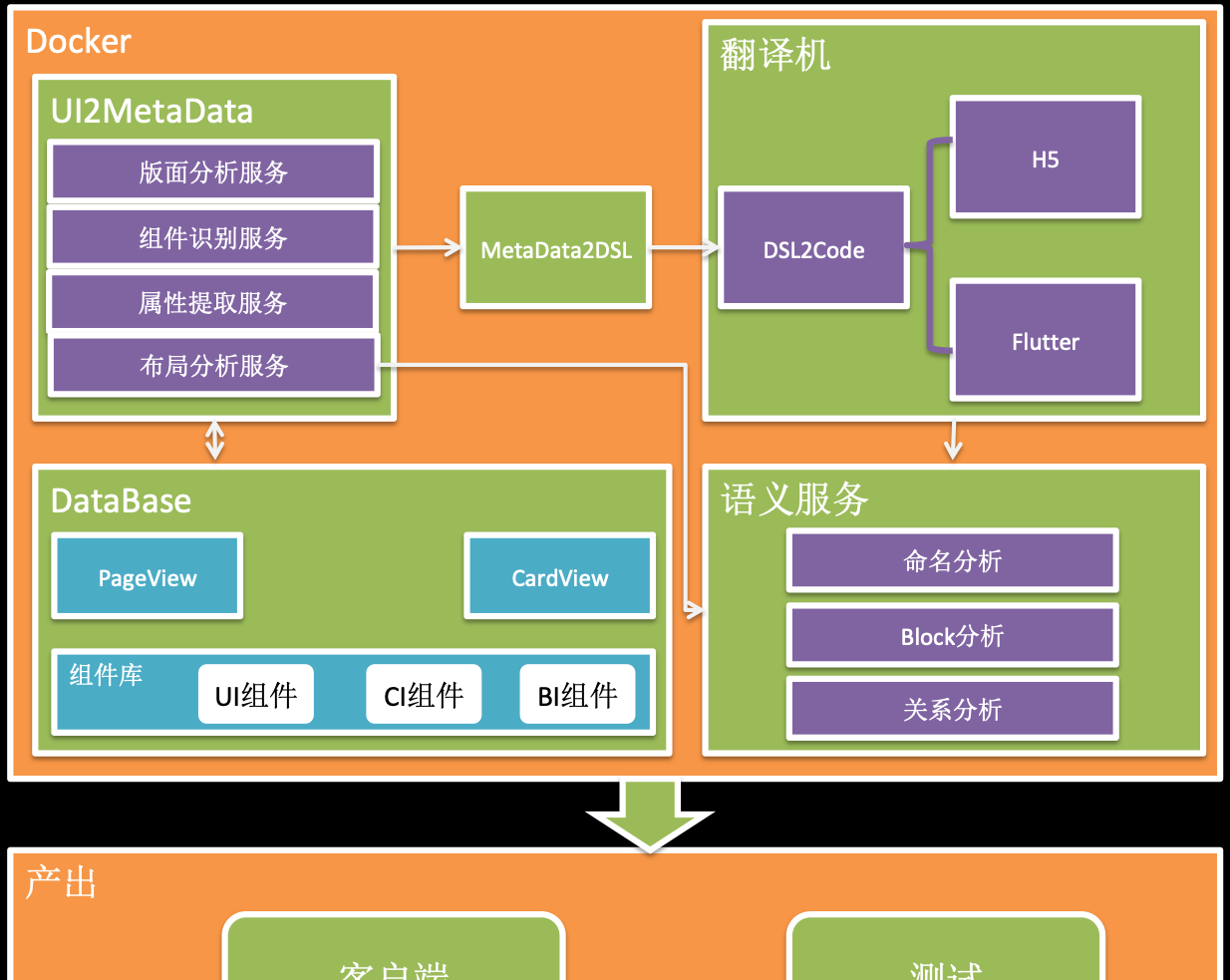

大体分为4个步骤:
1.通过机器视觉技术，从视觉稿提取GUI元素2.通过深度学习技术，识别GUI元素类型
3.通过递归神经网络技术，生成DSL
4.通过语法树模板匹配，生成flutter代码

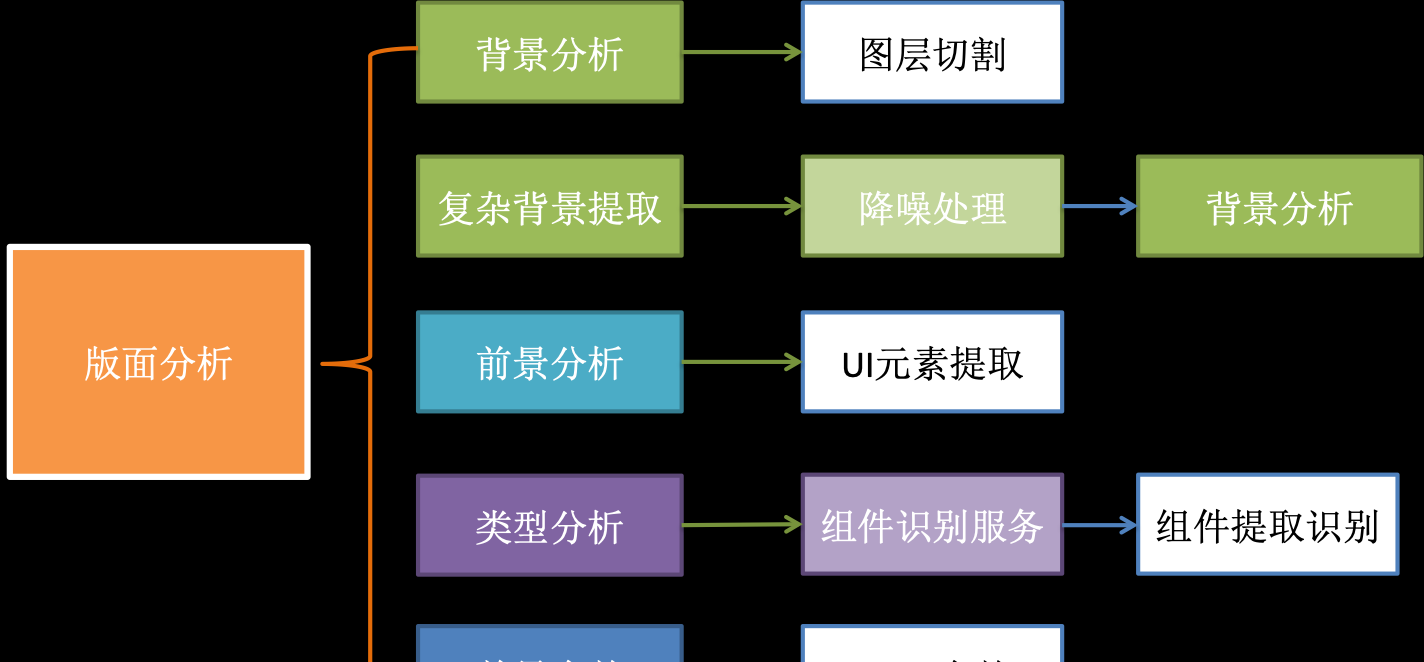

版面分析
版面分析只做一件事：切图。
图片切割效果直接决定UI2CODE输出结果的准确率。我们拿白色背景的简单UI来举例：

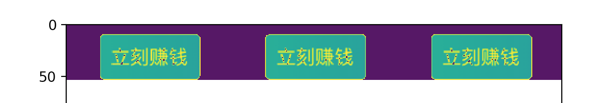

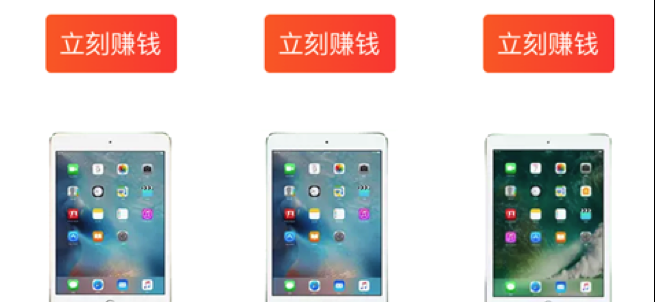

上图是一个白色背景的UI，我们将图片读入内存，进行二值化处理：
得到一个二维矩阵：将白色背景的值转化为0.
像切西瓜一样，我们只需要5刀，就可以将GUI元素分离，切隔方法多种多样。
客户端的UI基本都是纵向流式布局，我们可以先横切在纵切。
将切割点的x，y轴坐标记录下来，它将是处理组件位置关系的核心。切割完成后，我们获取到2组数据：6个GUI元素图片和对应的坐标系记录。后续步骤通过分类神经网络进行组件识别。
在实际生产过程中，版面分析会复杂些，主要是在处理复杂背景方面。
关注我们的技术公众号，我们后续会详细分解。
组件识别：

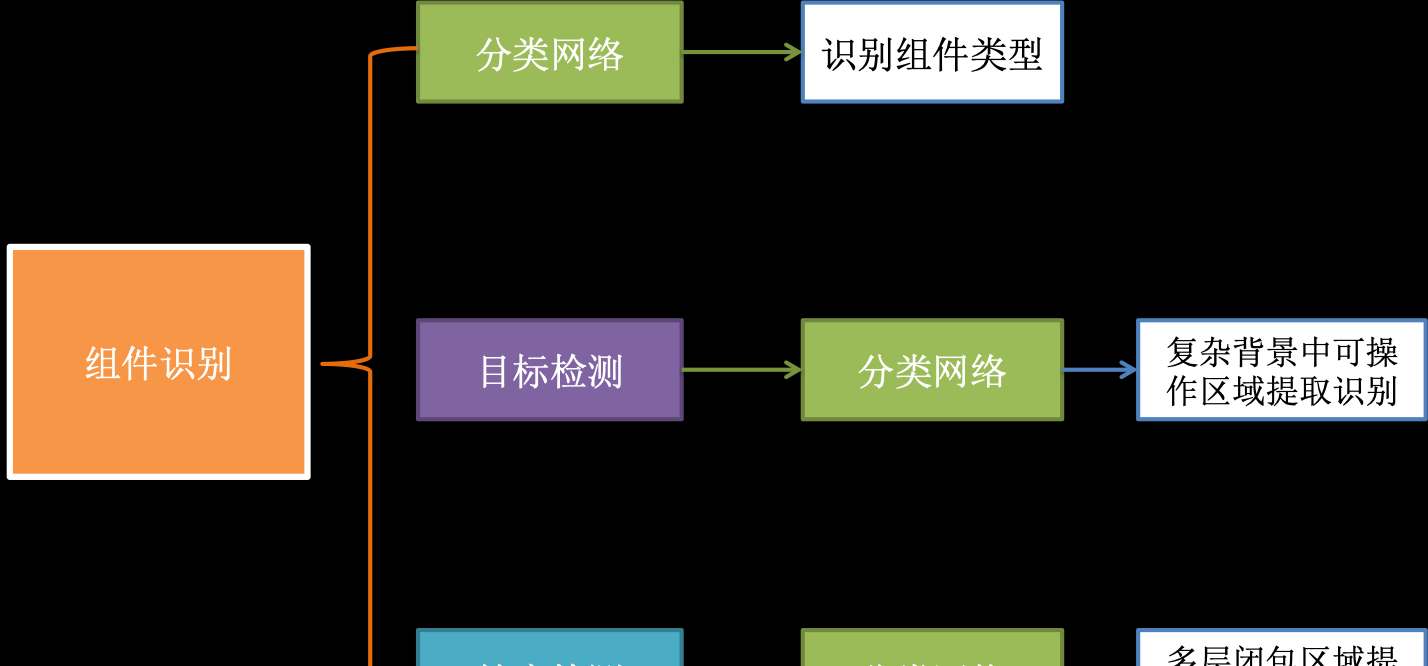

进行组件识别前我们需要收集一些组件样本进行训练，使用Tensorflow提供的CNN模型和SSD模型等进行增量训练。
UI2CODE对GUI进行了几十种类型分类：IMAGE， TEXT，SHAP/BUTTON，ICON，PRICE等等，分别归类为UI组件，CI组件和BI组件。
组件的识别需要反复的通过全局特征反馈来纠正，通常会采用SSD+CNN协同工作。
属性提取：

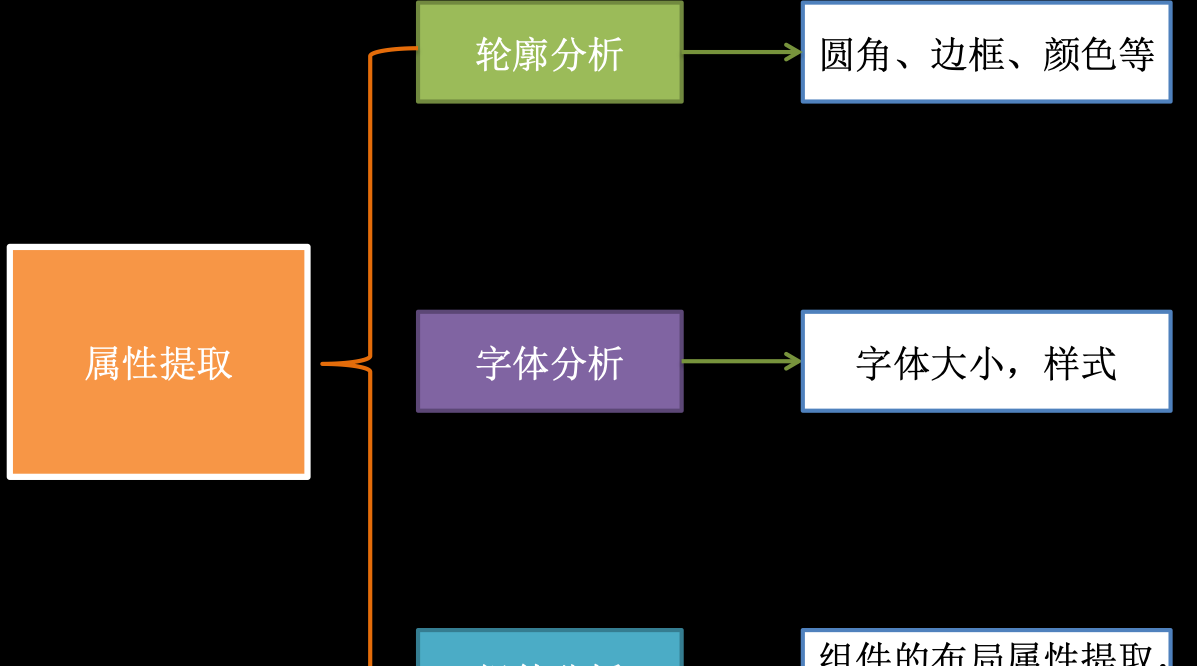

这块的技术点比较杂，归纳起来需要处理3部分内容：shape轮廓， 字体属性和组件的宽高。

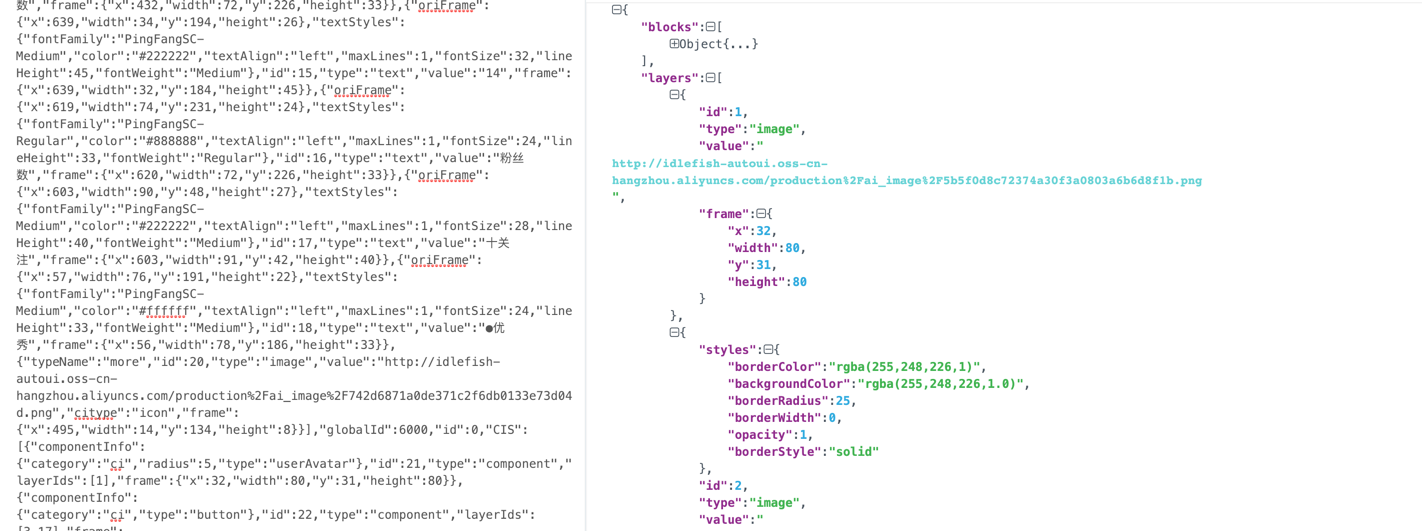

完成属性提取，基本上我们完成所有GUI信息的提取。生成的GUI DSL如下图：
通过这些数据我们就可以进行布局分析了。
其中文字属性的提取最为复杂，后续我们会专门介绍。
布局分析：
前期我们采用4层LSTM网络进行训练学习，由于样本量比较小，我们改为规则实现。规则实现也比较简单，我们在第一步切图时5刀切割的顺序就是row和col。缺点是布局比较死板，需要结合RNN进行前置反馈。
视频中展示的是通过4层LSTM预测布局结构的效果，UI的布局结构就像房屋的框架，建造完成后通过GUI的属性进行精装修就完成了一个UI图层的代码还原工作。
代码生成及插件化：
机器学习本质上来说还属于概率学范畴，自动生成的代码需要高的还原度和100%的准确率，概率注定UI2CODE难以达到100%的准确率，所以我们需要提供一个可编辑工具，由开发者通过工具能够快速理解UI的布局结构和修改布局结构。

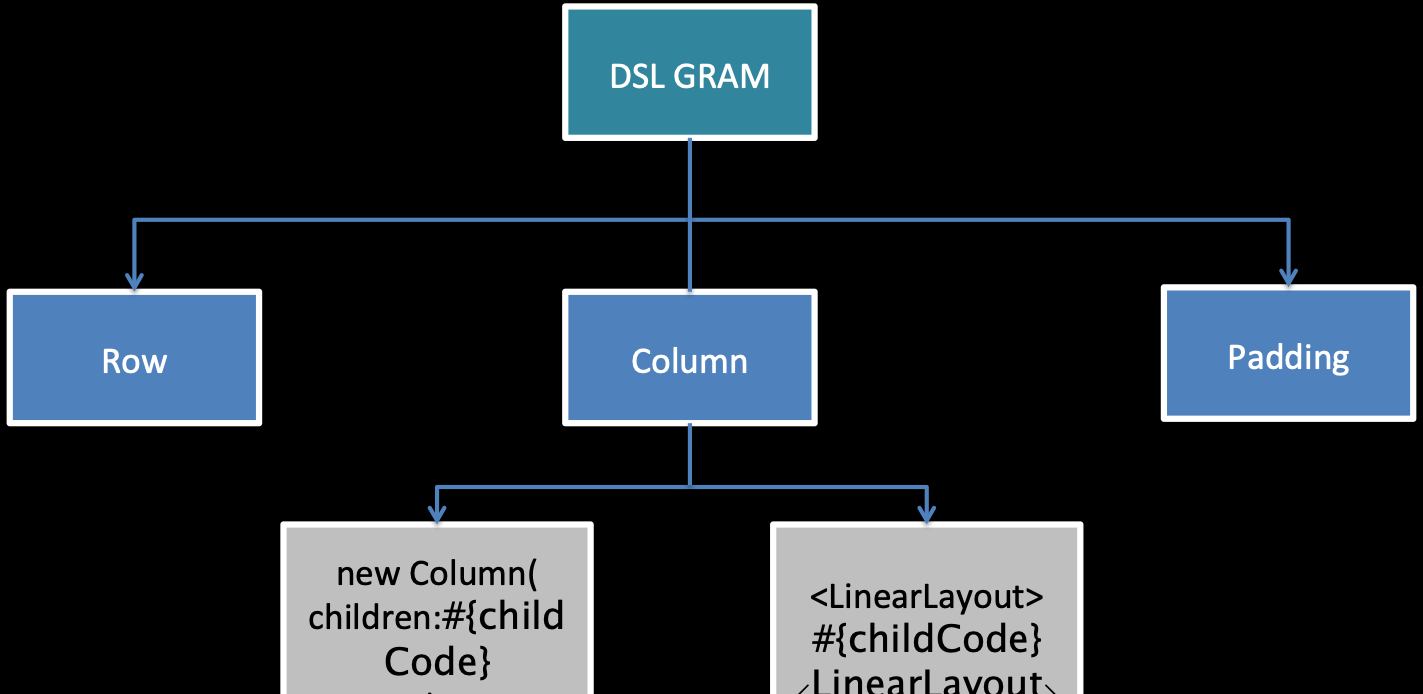

我们将UI2CODE生成的DSL TREE进行代码模板化匹配，代码模板的内容由资深的flutter技术专家来定义，它代表目前最优代码实现方案。

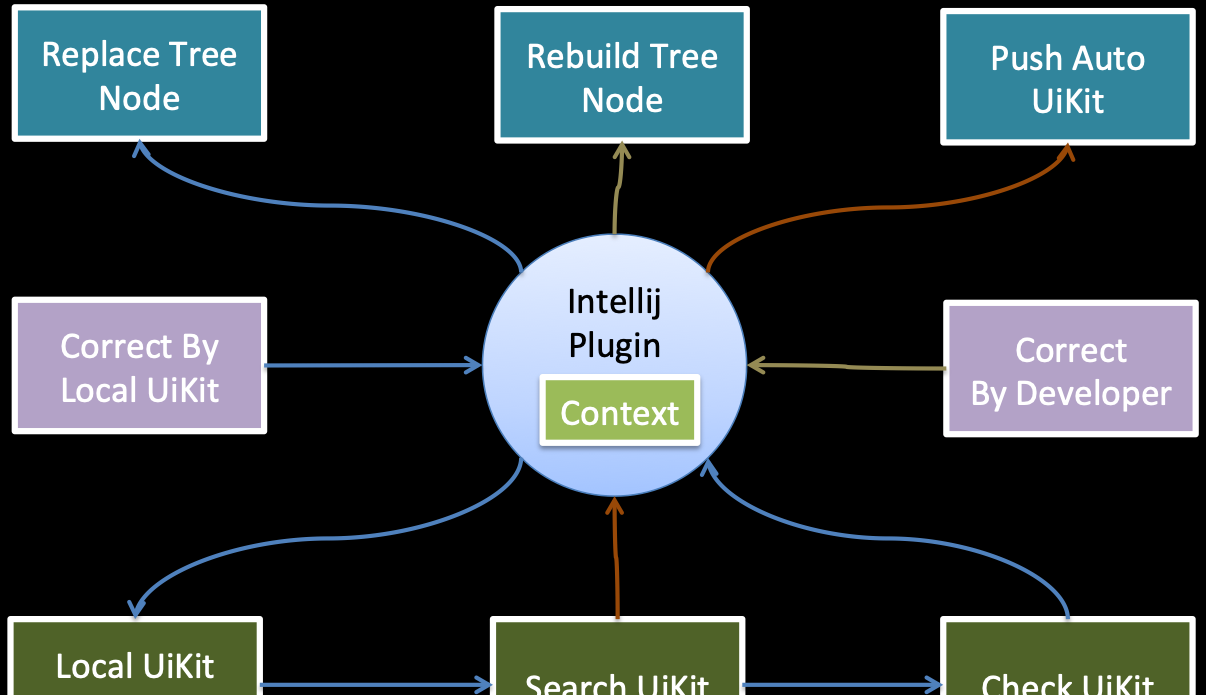

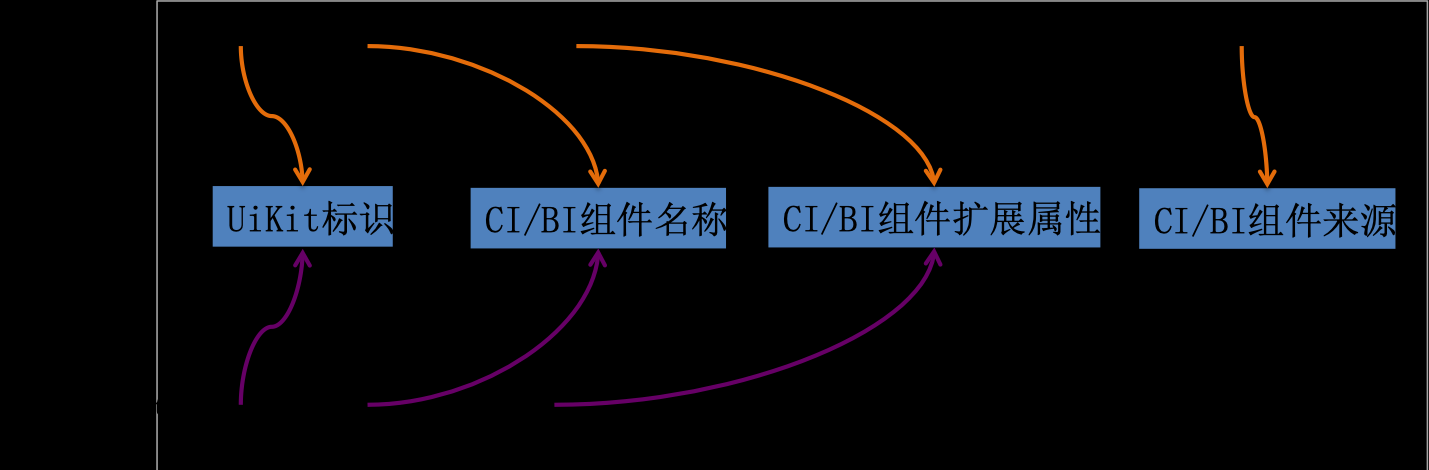

代码模板中会引入一些标签，由Intellij plugin来检索flutter工程中是否存在对应的自定义UIKIT，并进行替换，提高代码的复用度.
整个插件化工程需要提供自定义UIKIT的检索，替换和校验工作，以及DSL Tree的创建，修改，图示等工作，总体来说，更像ERP系统，花费一些时间能够做的更加完美。
小结：
本篇简单介绍了UI2CODE的设计思路，将整个工程结构分为5个部分，其中4块内容核心处理机器视觉的问题，通过机器学习将它们链接起来。代码的线上发布是非常严格的事情，而单纯的机器学习方式，很难达到我们要求，所以我们选择以机器视觉理解为主，机器学习为辅的方式，构建整个UI2CODE工程体系。我们将持续关注AI技术，来打造一个完美的UI2CODE工具。
