建筑铝合金模板怎么深化设计?有哪些要点?多图实例让你一次弄懂
发布时间：2023-12-07 10:59:28 浏览量：270次
一、铝模施工图深化设计要点
1、施工图深化原则
本工程采用外爬架施工艺，外墙全现浇混凝土结构，内墙免抹灰工艺，施工图深化，施工图深化设计以工程建筑、结构施图为主要依据，综合考虑给排水电气精装铝金门窗深设计以工程建筑、结构施图为主要依据，综合考虑给排水、电气、精装、铝金门窗深化电梯等相关专业施工图。
2、施工图深化要点
1）构造柱、门洞过梁采用与结一次现浇完成，避免二支模筑。减少施工序缩短工期。
下挂梁及压槽做法
2）厕所位置缺口梁大样
节点深化设计示意图

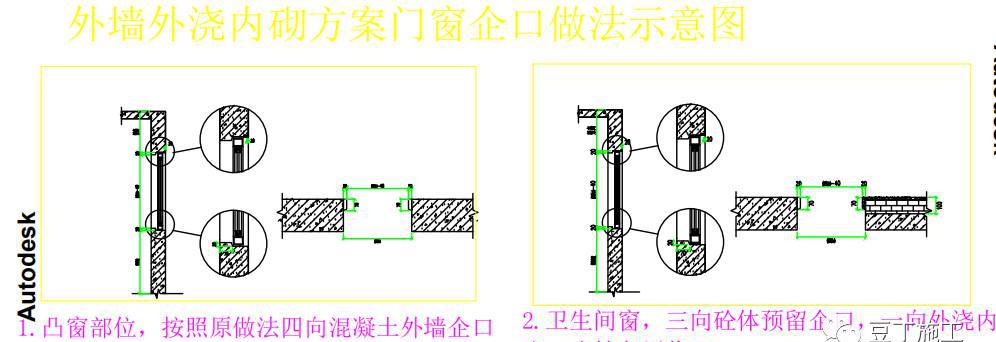

3）外窗及门洞制作内凸型企口，以达到坡水效果同时可减少收塞缝工量。

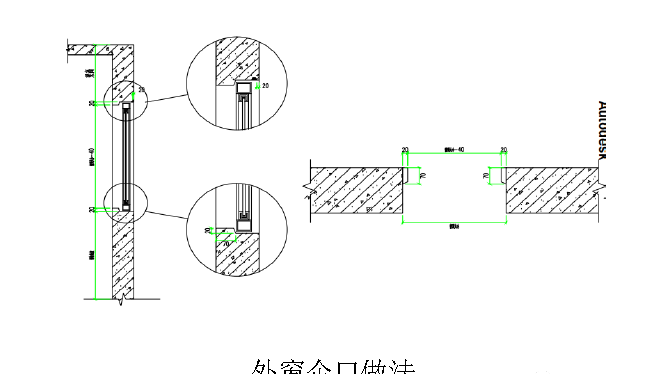

外窗企口做法

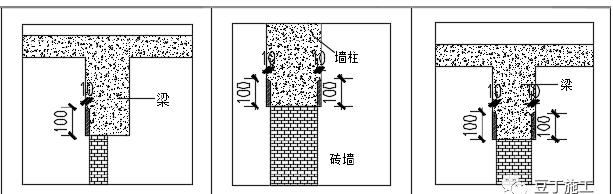

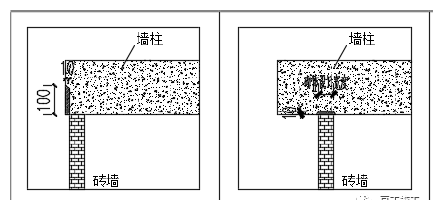

4）内墙配合砼体免抹灰工艺，砌体与混凝土间设置企口以便抹灰挂网。
砌体企口做法

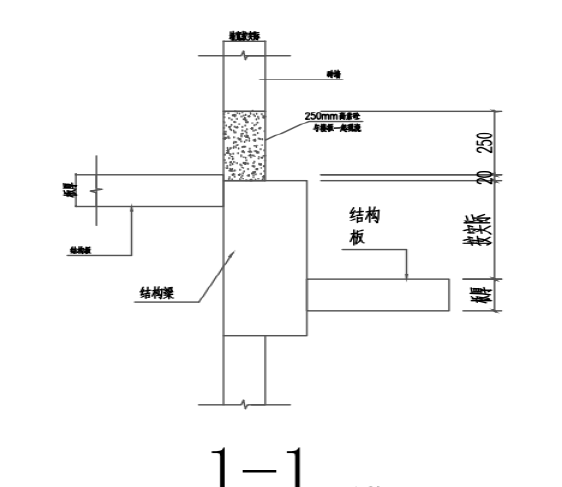

5）外围所有大于结构面250mm以上反梁或现浇矮墙，铝模施工时与板底、墙错层浇筑施工（如飘窗、砼栏板等）
6）外墙位置采用滴水一次成型，避免后期二施工。

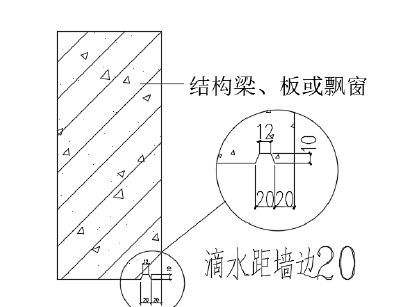

滴水线做法

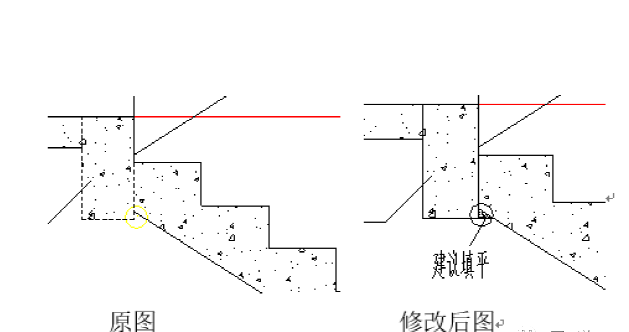

7）结构墙体夹角程锐部分楼梯踏步底为方便施工进行添处理。

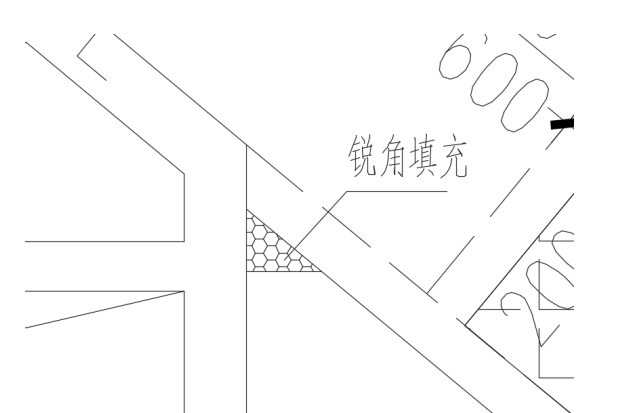

添角优化做法

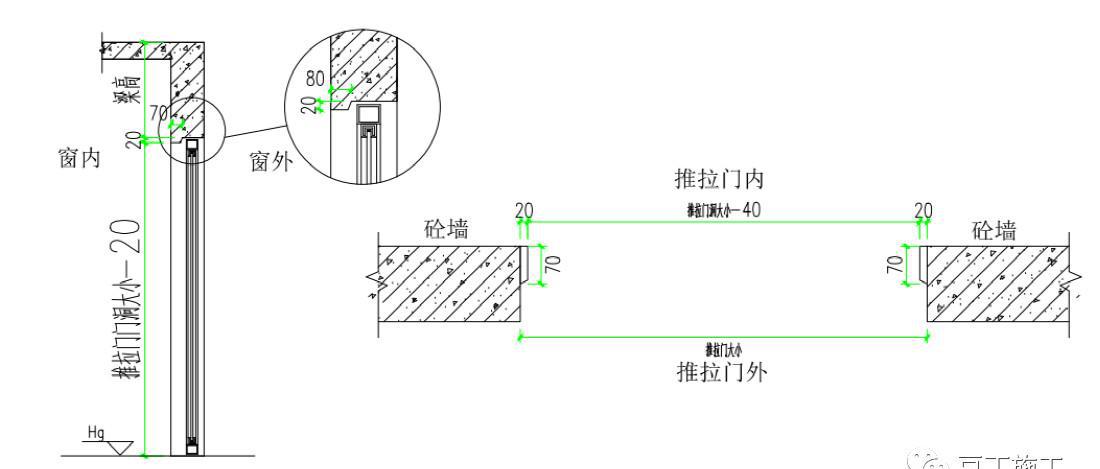

8）阳台推拉门制作内凸型企口，以达到坡水效果同时可减少收及塞缝工作量。

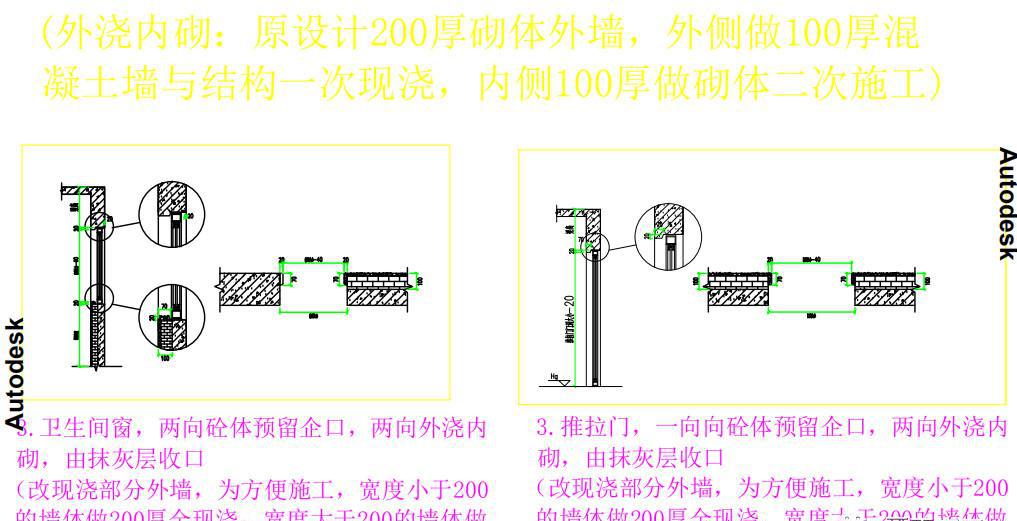

9）外墙浇内砌节点大样。
二、铝模板设计方案
1、设计理念
（1）全部采用定型设计，工厂生产制作模板程质量优。
（2）安全文明施工，以人为本科学发展。
（3）现场几乎没有制作加工序，减少施噪音节能环保。
（4）铝合金模板采用快装拆体系，构件轻便灵活大减少人工量于施管理。
（5）模板支撑体系简便稳固，促进安全文明施工。
（6）设计先进的早拆体系，加快了施工度。
（7）本项目按照外墙全现浇进行设计。
（8）内墙小于300的墙进行现场设计，附门垛采用一次浇窗洞口下挂的墙进行现场设计，附门垛采用一次浇窗洞口下挂一次现浇设计完成（板面下挂的不）。一次现浇设计完成（板面下挂的不）。
（9）卫生间、水电管井反坎采用铝模一次现浇完成(管线深化确认后)
2、梁模板设计
梁底支撑立杆最大间距1200mm，梁底支撑铝规格为100mm*梁宽。当高超过600mm时，将根据梁跨度减小支撑立杆的间距或设置为双头。

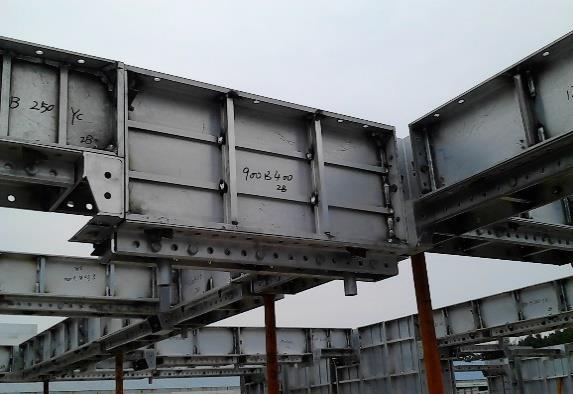

梁模板安装图
3、楼面模板设计
楼面模板标准尺寸400×1100mm，局部按实际结构尺寸配置。铝板材4mm厚。板底设置单支撑100mm宽龙骨梁，支撑间距1200mm×1200mm布置。

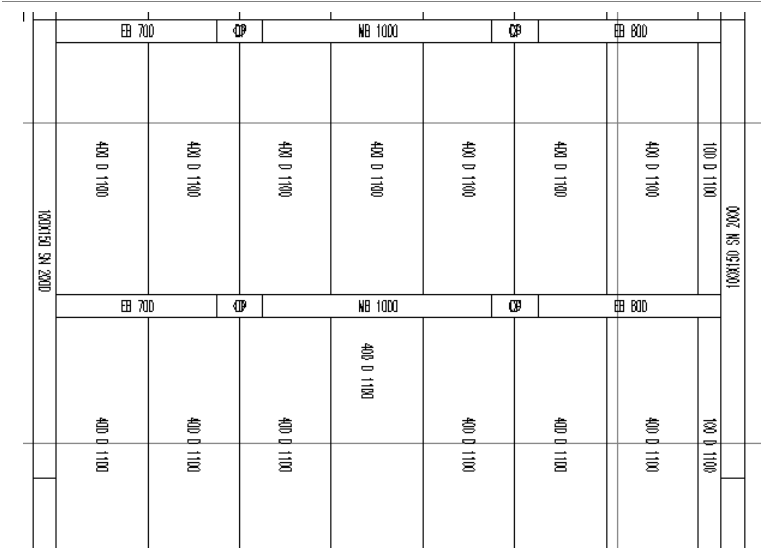

楼面铝模板平布置示意图

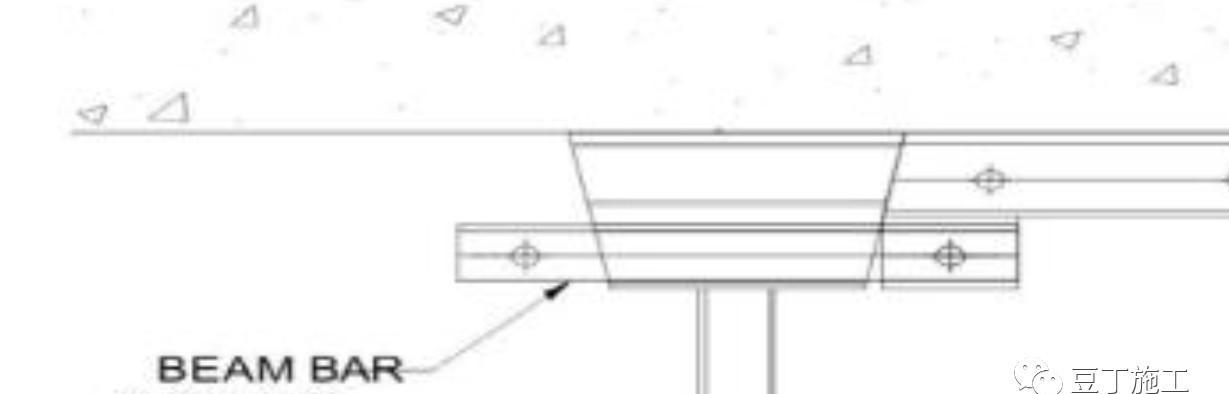

龙骨拆装示意图
4、墙柱铝模板系统示意图
主楼标准层高2.90m，外墙竖向模板组合方式按照2600+300（K板），标准为400x2600，内墙模板标准为，内墙模板标准为400x2600。
墙身对拉螺杆在水平方向间距最大为800mm,垂直方向加四套横背楞固，标准层层高为2900mm，垂直方向的间距为，垂直方向的间距为，垂直方向的间距为300mm、600mm、600mm、800mm，背楞采用60x40x3.0的铁方通。
墙身的加固采用背楞和斜撑组合，背楞的设计内墙采用四道、外请采用五道。斜撑的布置原则：内墙采用两边布置，外墙布置一边，（卫生间厨房由于防水要求，不布置斜撑），第一道离墙阴角小于1000MM,后面的按照间距小于2000MM进行布置。

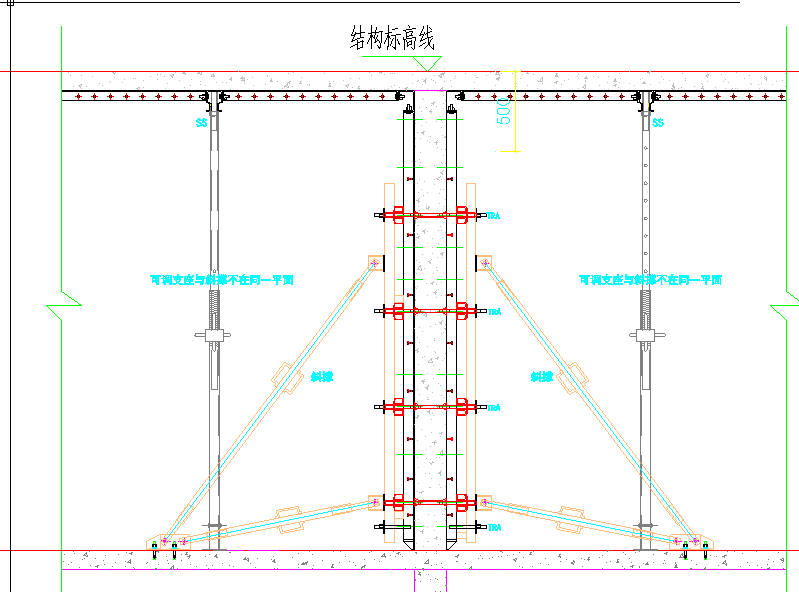

内墙加固加固示意图

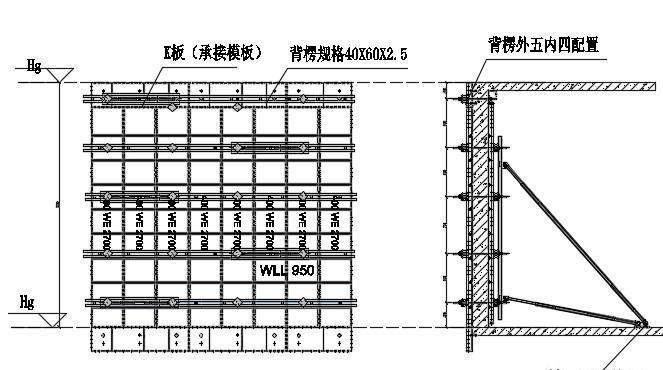

外墙加固示意图
斜撑平面布置图（间距2000以内）

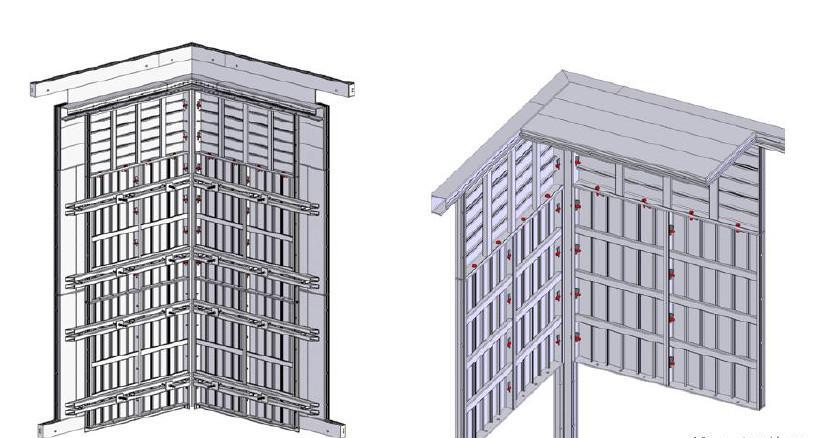

墙模与顶装配节点

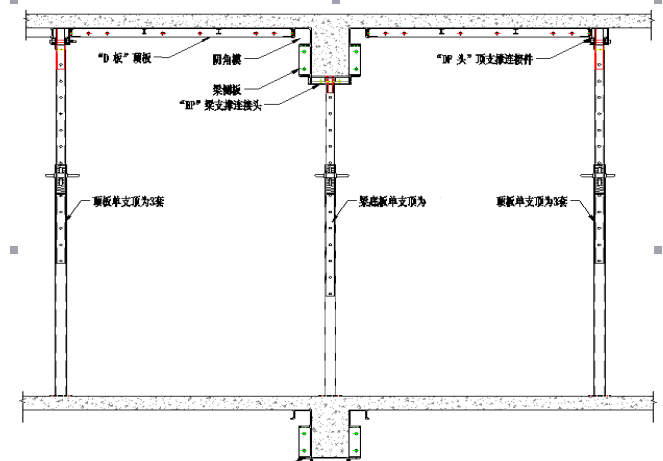

5、铝模板楼面和梁支撑示意图
支撑系统采用先进的标准化装配式铝模板+立杆支撑体系。
本工程标准层高为2.90米，立杆支撑体系中楼板采用间距为1200×1200mm的钢管单杆支撑，梁底采用最大间距1200mm的钢管单杆支撑。单杆支撑外管采用Ø60x2.5mm，内管采用Ø48x2.5mm。材质均为Q235。因铝模板体系为整框架结构，不设水平杆和扫地杆。

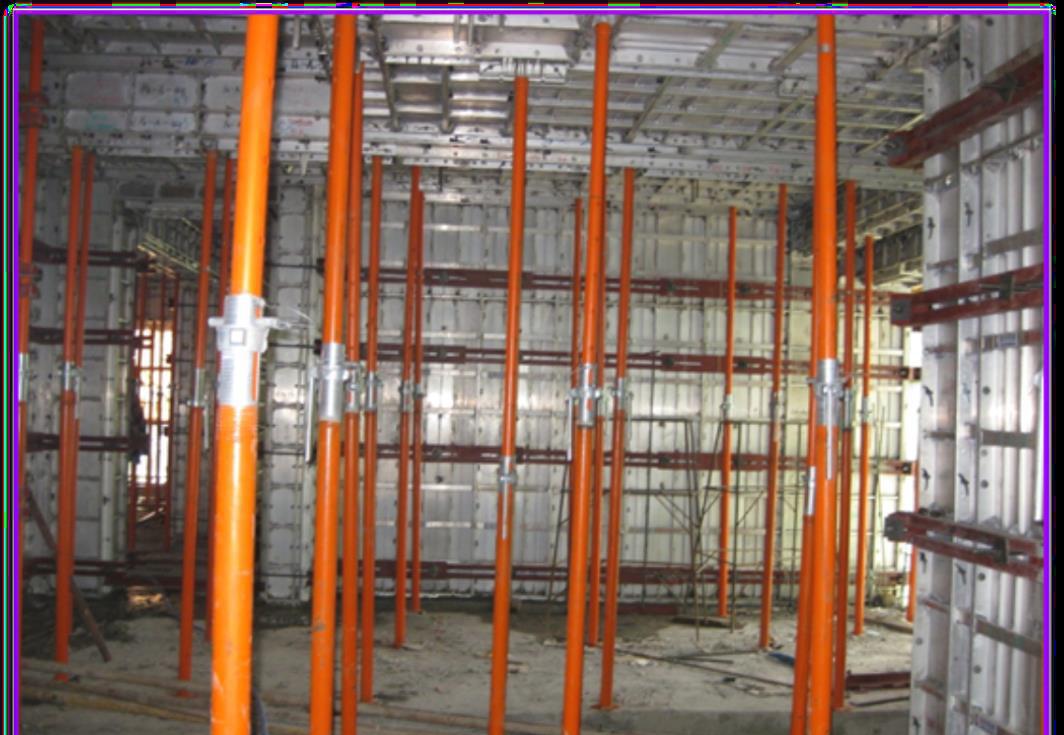

楼面和梁支撑现场安装图
6、楼梯设计
楼梯踏步采用铝板制作，设计时采用全封闭设计，同预留观察口以及透气孔在混泥土浇筑时便于使用。楼梯采加背楞进行固，避免浮力过大导致跑位。
楼梯铝模安装示意图
