名企施工措施深化设计手册

发布时间:2023-12-07 20:32:36 浏览量:154次

简介:外架类:落地脚手架深化、型钢悬挑式脚手架深化、拉杆式悬挑脚手架深化;支模架类:钢管扣件式支模架深化、管件合一式支模架深化;加工区、料场、行车回顶加固深化(含无梁楼盖)、塔吊、施工电梯基础深化、卸料平台深化、PC施工深化、三维场布

以文字说明、流程、表格、简图、照片等形式呈现,图文并茂 可参考学习!

目录:

深化目标、深化流程、出图标准、深化清单、设计原则及例图、安全验算要点...

【文末分享完整资料!】

部分资料展示:

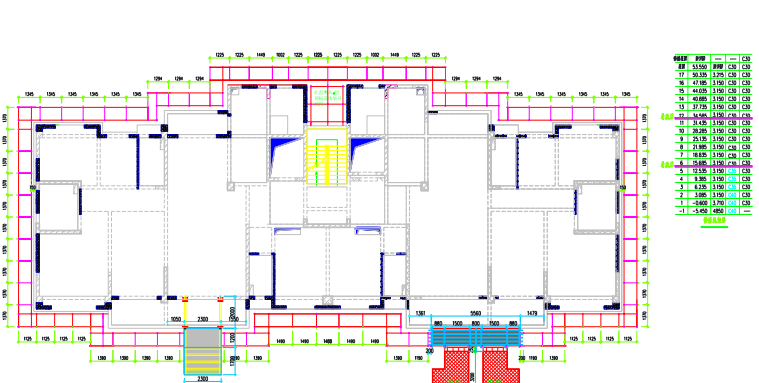

落地式脚手架平面图
深化点:(1)立杆排布;(2)垂直运输设备位置;(3)材料统计

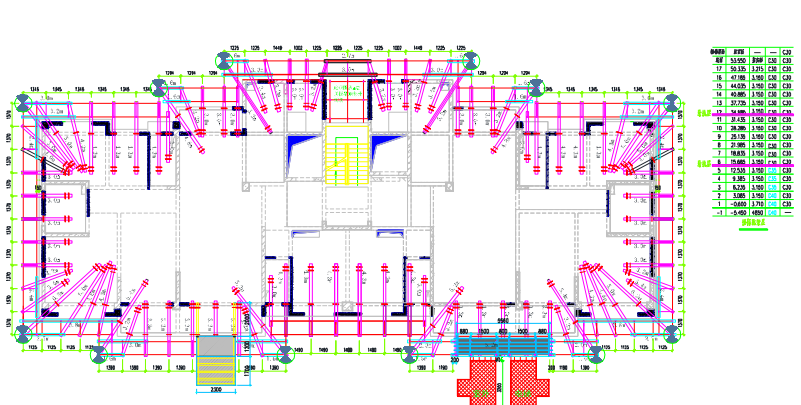

连墙件布置图

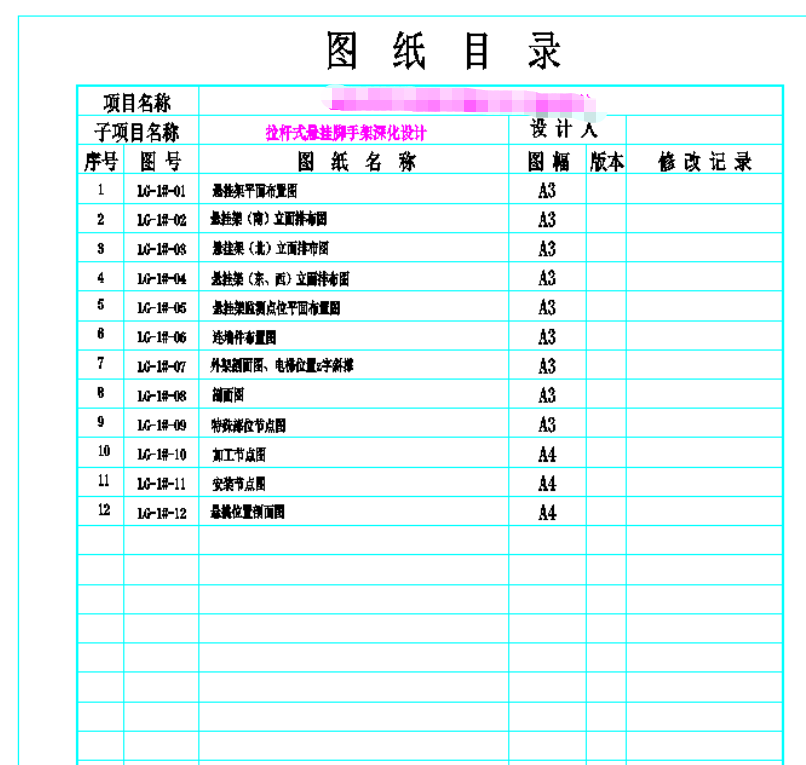

图纸目录

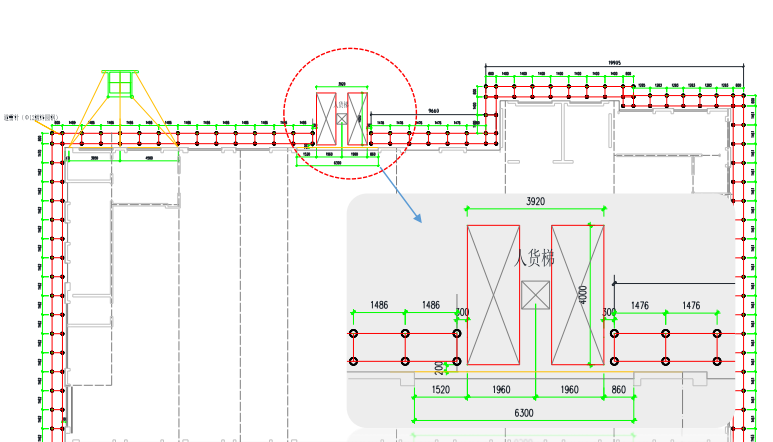

悬挂架平面布置图
深化点:(1)施工电梯、卸料平台位置;(2)立杆排布;(3)悬挑工字钢排布;(4)悬挑层设置

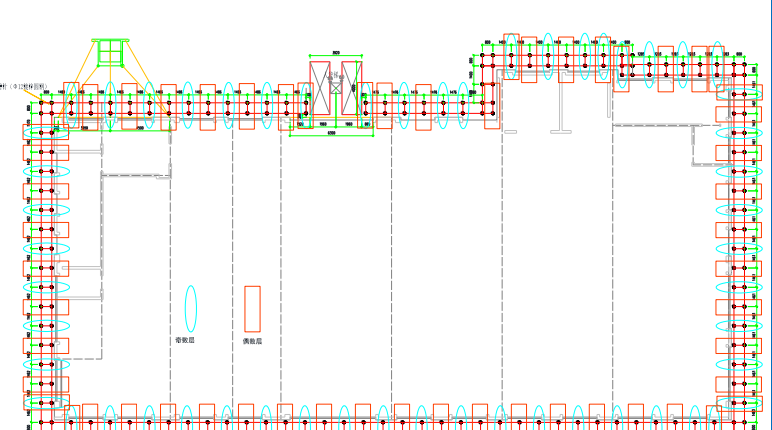

悬挂架监测点位平面布置图

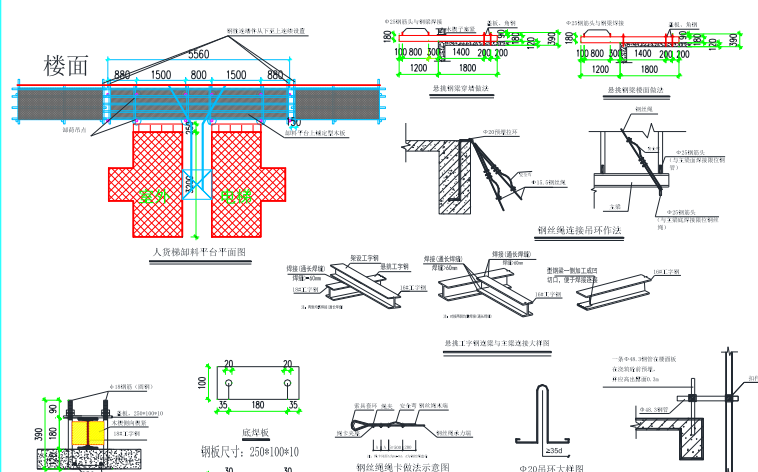

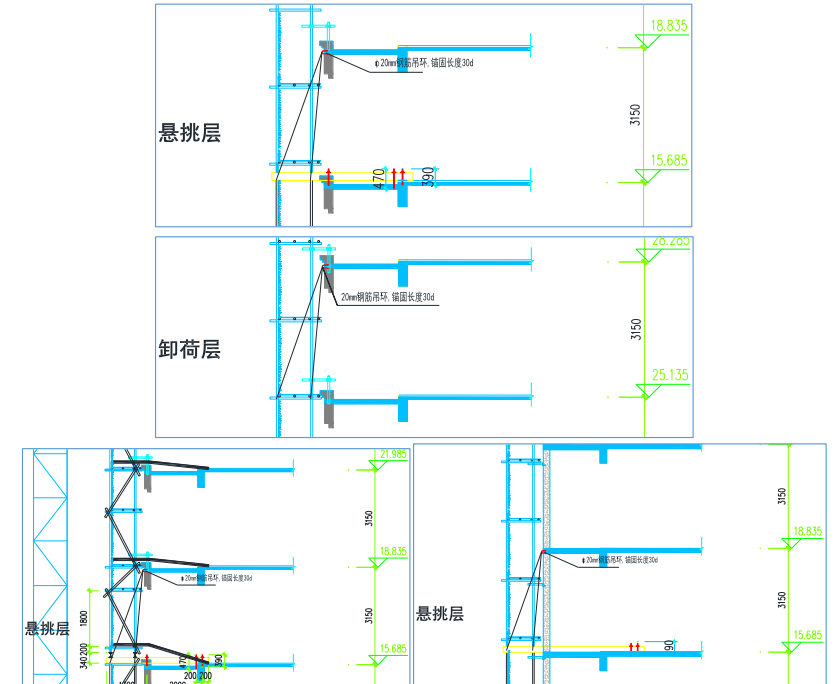

节点详图
深化点:(1)施工电梯出入平台节点图;(2)转角部位节点;(3)悬挑工字钢剖面图;(4)吊环、绳扣;(5)卸荷吊点;(6)剪刀撑搭接;(7)固定节点

篇幅有限,完整版资料请看下图我分享:
