Auto CAD如何测量距离和面积？

2023-11-09 17:46:41

CAD施工图设计班 Final cut苹果机剪辑实操班 3ds Max高精模型班商业插画班手绘速成班

精选回答

来自

快乐念汽车的回答 2023-12-02 03:39:06

1.启动迅捷CAD编辑器专业版，进入软件操作界面。

怎么在CAD中快速查询距离、面积？

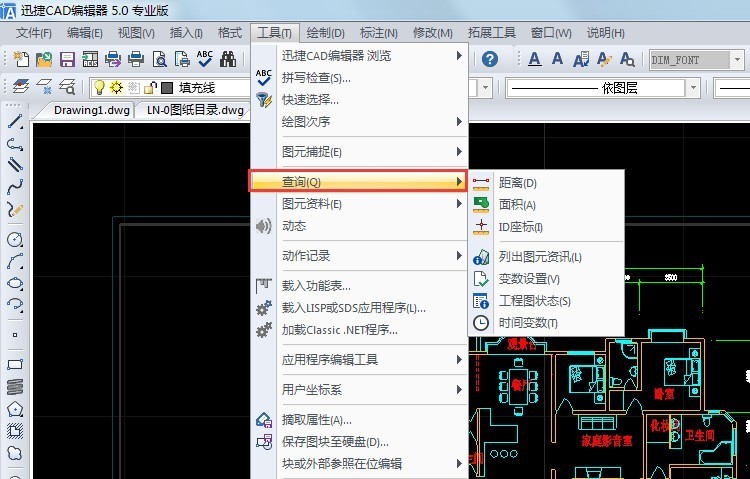

2.在软件上方菜单栏选择【工具】–【查询】，我们可以看到多种CAD查询命令：距离、面积、ID座标等。

怎么在CAD中快速查询距离、面积？

3.点击【距离】命令，根据命令行提示选择距离的起点和终点，接着我们就可以知道选中的距离，XY基准面中的角度和夹角等。

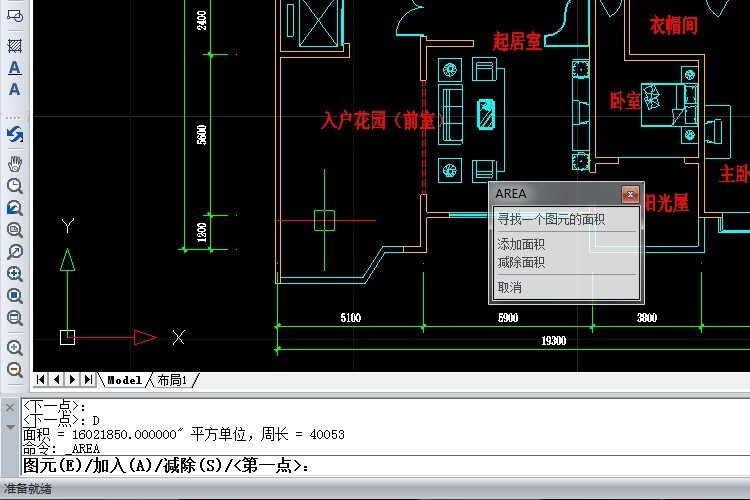

4.点击【面积】命令，然后选择图元或是需要测量图形的第一点、第二点……完成指定区域后，就可以得到对应面积啦。

怎么在CAD中快速查询距离、面积？

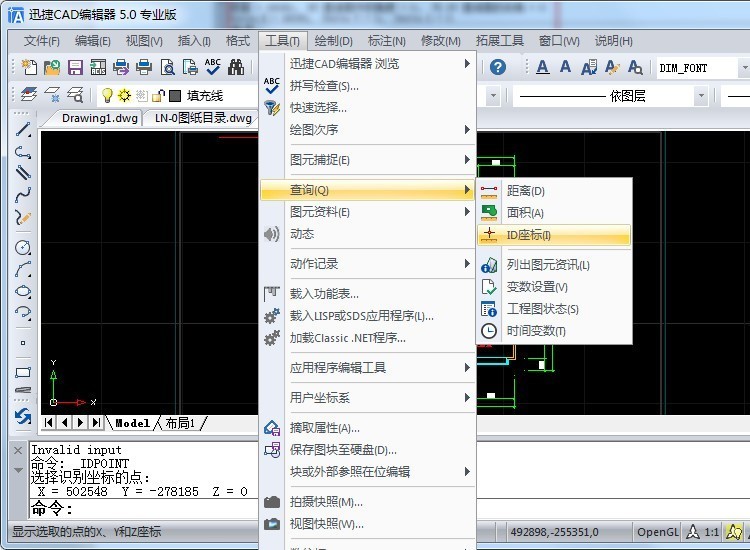

5.点击【ID座标】，然后在CAD中点击需要知道ID座标的点，就可以在命令行看到XY座标啦。

怎么在CAD中快速查询距离、面积？

来自

现实正小刺猬的回答 2023-12-02 03:39:06

1. 利用距离命令测量距离：使用距离命令可以测量任意两点之间的距离，只需要点击"距离"命令，然后选择两点即可测量它们之间的距离。

2. 利用多段线命令测量距离：多段线命令可以用来测量距离，只需要点击“多段线”命令，并在图形窗口中绘制连接每两个点的多段线，就可以测量出距离了。

3. 利用标记命令测量距离：标记命令可以帮助你测量距离，只需要点击“标记”命令，然后对你想要测量的两点进行标记，然后系统就可以自动计算出它们之间的距离。

4. 利用分析命令测量距离：分析命令也可以帮助你测量距离，只需要点击“分析”命令，然后从图形窗口中选择你想要测量的两点，系统就可以自动计算出它们之间的距离。

5. 利用面积命令测量面积：面积命令可以帮助你测量出任意图形的面积，只需要点击“面积”命令，然后在图形窗口中绘制出你想要测量的图形，系统就可以自动计算出它的面积了。

火星时代教育影视学院刘老师，为你解答
