求CAD分解命令的使用方法

2023-07-07 09:31:42
精选回答
来自优秀又黑夜的回答 2023-11-29 18:35:39

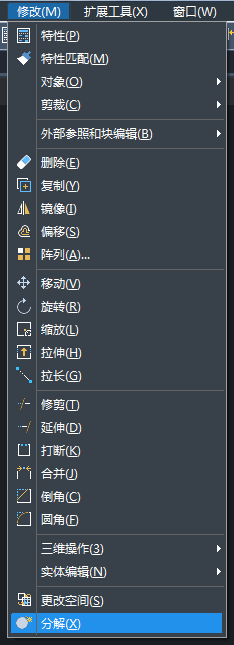

1、打开CAD,新建一个空白文件,在工具栏中找到【分解】命令图标,你也可以使用快捷键x,或者执行【修改】-【分解】,这三种方式都可以激活分解命令。

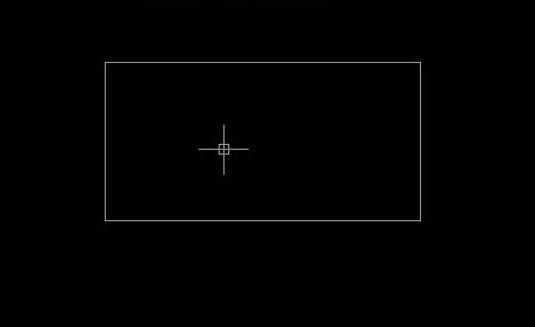

2、画一个矩形。输入“REC”,激活矩形命令,指定第一个角点,左键点击,指定另一个角点,左键单击

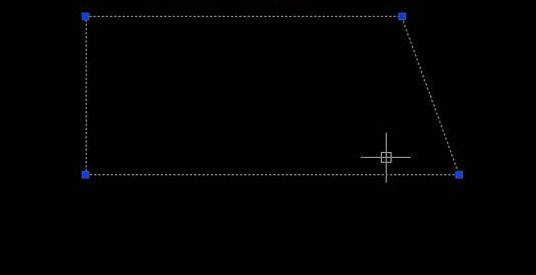

3、左键点击矩形,然后拖动夹点,可以看到整个矩形的变化。


4、执行【修改】-【分解】命令,也可以使用其他方法激活分解命令。


5、激活分解命令之后,选择需要分解的对象,左键单击之前拉变形的矩形,分解对象选择完毕,回车,分解完毕。

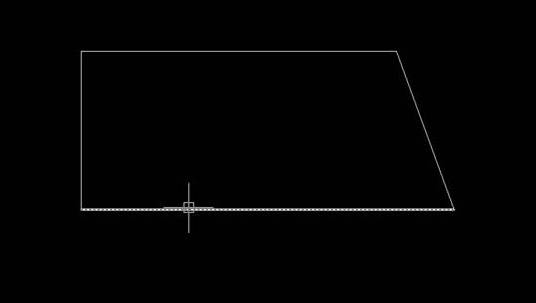

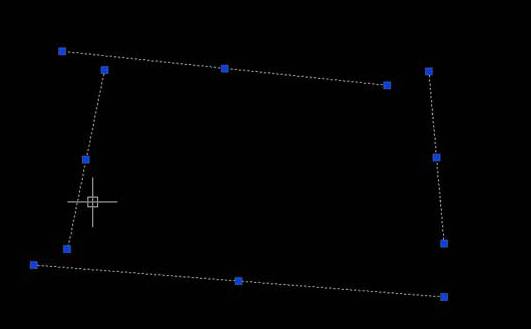

6、选中分解后的矩形,拉动夹点,这就明显可以看出分解前后的区别了。


教程适用

品牌型号:联想AIO520C

系统版本:Windows 10  专业版

软件版本:AutoCAD 2018
