学生作业：硬表面载具及场景《The Noah》制作分享

作者：梦之幻想发布时间： 2025-06-20 16:35:38 浏览量：0次

大家好，我是火星时代北京校区3D模型大师班的学员小白。今天想和大家分享的是我在学习过程中完成的硬表面载具模型与场景地编项目《The Noah》。

从进入火星时代的第一天起，我就希望将课程作业与个人创作结合，因此在每个阶段都坚持选择相符于原创世界观的原画，并逐步加入原创设计细节。从载具的机械结构到场景的地编叙事，每一处修改都为了让这个虚拟世界更真实、更富有生命力。最终在自己努力的创作中，达成了与预期相符的成果。这里也感谢马老师、左老师和杨老师的指导。

这次我作为三维相关制作小学生来对我的学习成果进行分享，希望与大家共勉共进，以下是我的分享：

硬表面原画分析

在开始制作前，我首先对原画进行了细致的分析。由于原画是手绘风格，虽然整体造型和结构表达清晰，但仍存在几个需要特别注意的地方：

1.材质参考不足：手绘原画缺乏PBR流程所需的材质细节表现，因此在制作过程中，我需要额外收集现实中的金属、锈蚀、油漆等材质参考，以确保最终的贴图质感符合写实要求。

2.结构细节补充：原画中的车体虽然轮廓明确，但许多小部件（尤其是履带轮胎内部机械结构）并未详细刻画，这需要在建模阶段根据功能合理性进行补充设计。

3.模块化结构划分：车体大致可分为：驾驶室、甲板船体、履带结构、小塔吊和气垫船几大模块。由于整体呈对称布局，我在建模时优先完成一侧的部件，再通过镜像优化效率，同时注意复用件节省UV面积，但同时也需注意局部不对称的细节调整。

通过这次分析，我意识到原画虽然是创作的起点，但在3D化过程中需要结合PBR流程的规范，主动补充技术性和艺术性的细节，才能让模型既忠于设计又经得起近距离审视。

--原画--

高模制作

全部高模选择在3dsmax中采用手动卡线控制结构转折，后使用涡轮平滑制作。硬表面机械结构制作，控制卡线过程中确保涡轮平滑后机械边缘保持锐利，避免圆角过度软化。

细节处理策略:直接在模型上挤出或倒角制作主要凹槽，但对于较浅的装饰性纹路（如装甲板缝隙等），采用浮片单独建模，后续通过烘焙法线贴图传递到低模，减少高模面数负担。

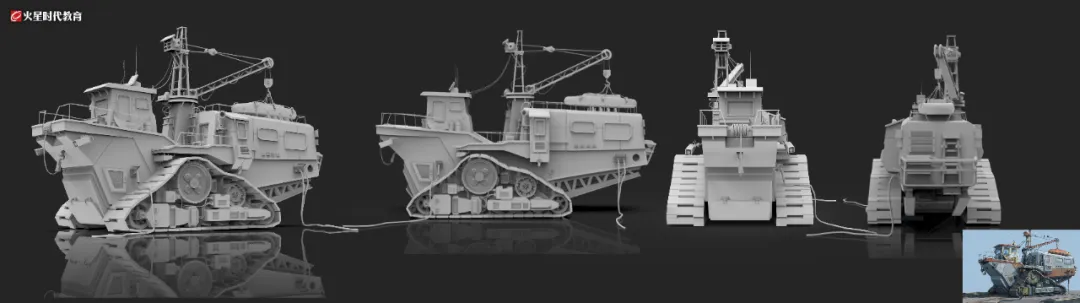

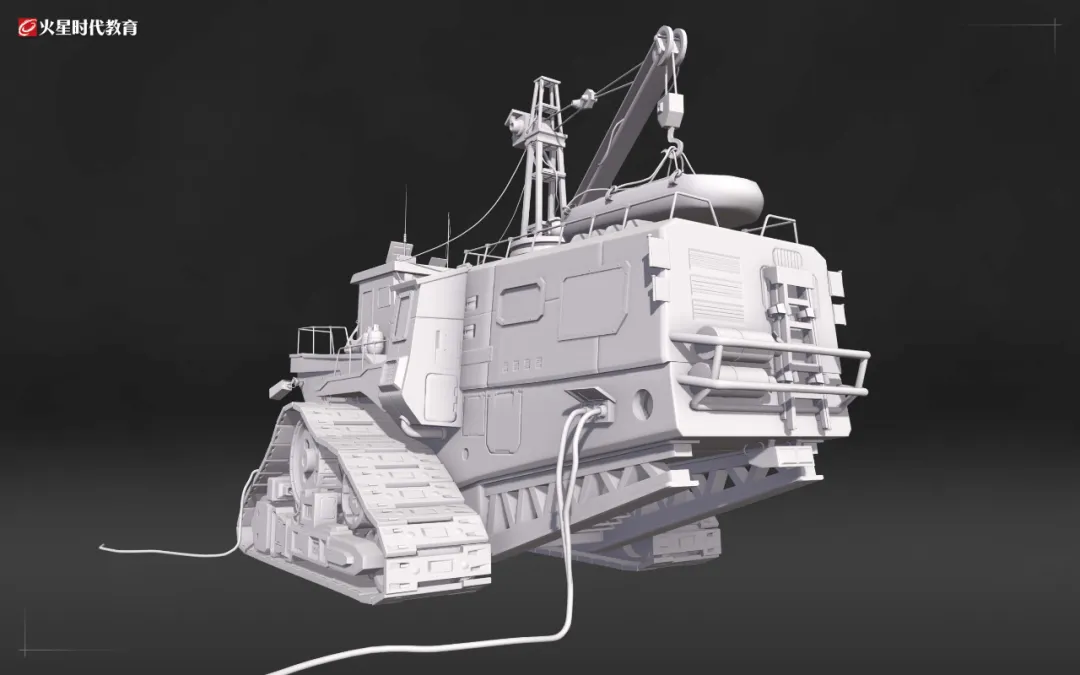

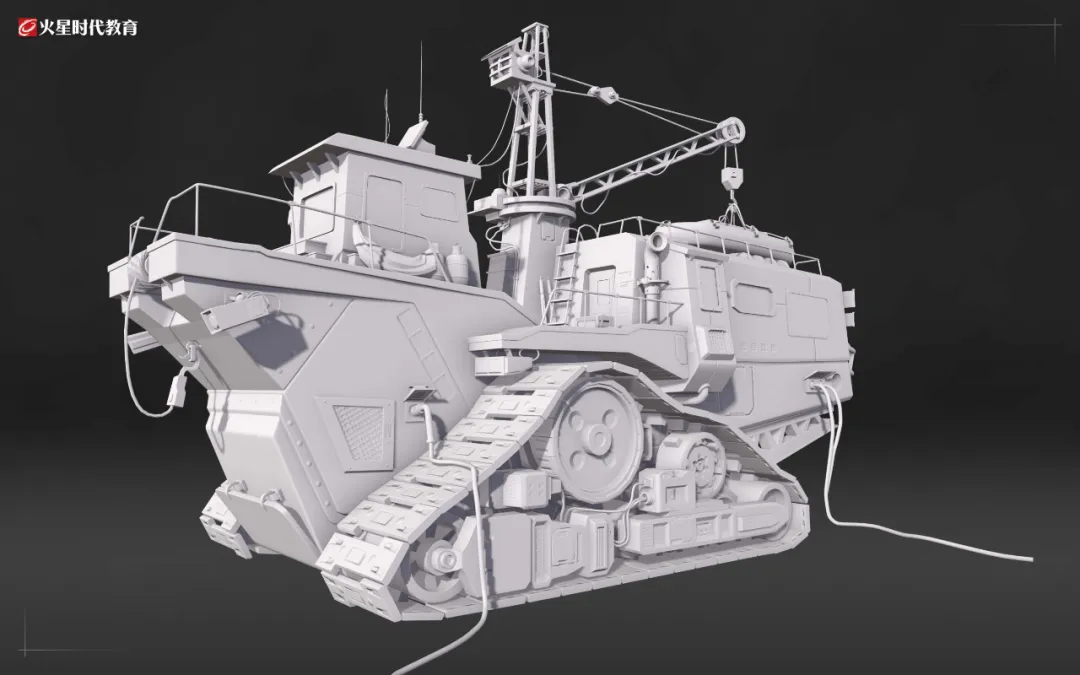

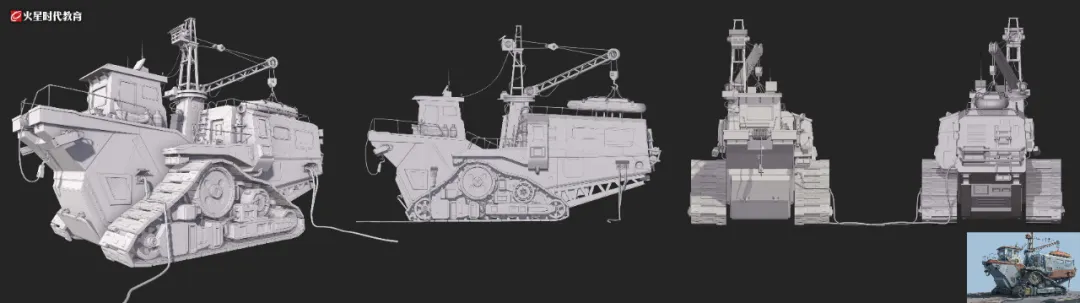

--高模四视图--

低模制作

在完成高模后，我开始了低模的制作流程。首先通确保低模与高模匹配，在保持主要轮廓的前提下，删除了所有不可见面以优化性能。考虑到模型复杂度，最终拆分为四张UV集：每张都经过精心排布确保80%以上的利用率。

在烘焙阶段，我特别制作了ID贴图，用不同颜色区分各材质区域，为后续SP材质制作提供明确指引。同时使用棋盘格贴图反复检查UV拉伸，将视觉重点区域的纹理密度控制在4-6像素/厘米。对于对称结构采用镜像UV共享空间。

这个过程中，我特别注意高低模的匹配精度：在转折处添加保护线保持结构特征，对曲面进行分段处理确保烘焙质量，最终法线贴图较好地呈现了高模的细节。通过反复调整，在保持视觉效果的同时，将总面数控制在项目要求的合理范围内。

--低模烘焙--

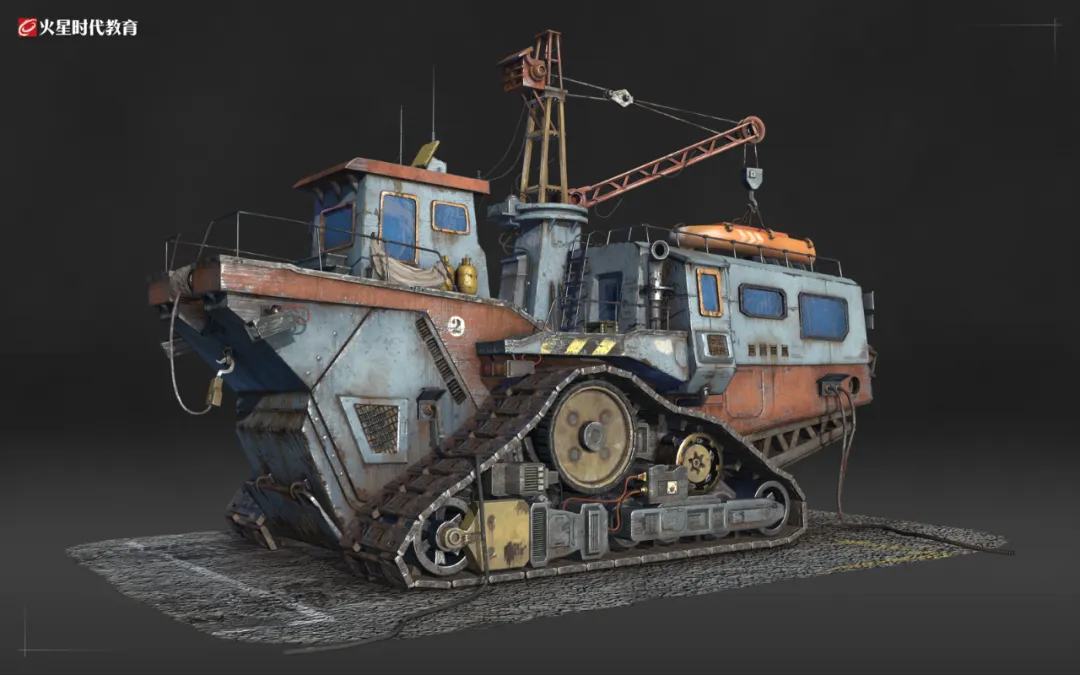

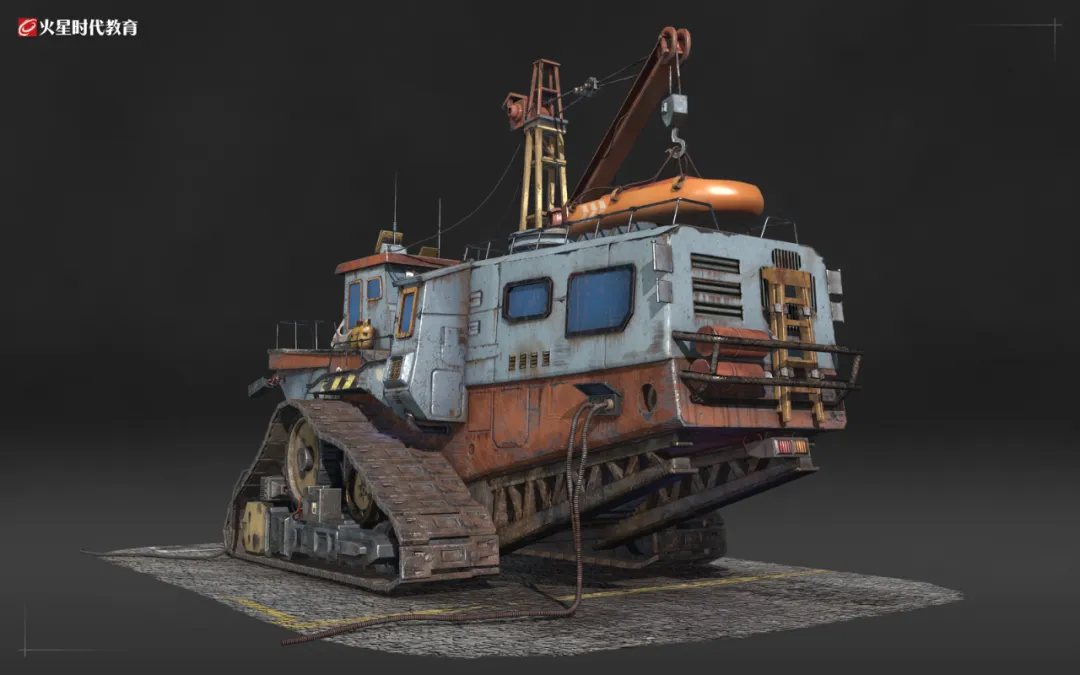

材质制作

磨损效果的处理需要格外谨慎。经常与人接触、载具行驶过程中易受风化磨损的部位露出底层金属，线性划痕来模拟日常使用造成的刮擦。为了不破坏载具的整体观感，这些磨损都控制在合理范围内，避免过度做旧。机械接缝、铆钉等位置，适当添加了水锈流淌和油渍沉积，让这些平时难以清洁的部位呈现出真实的污垢积累。

通过基础材质、亮部、暗部、脏迹等多层材质叠加，最终呈现的效果既保留原画的基本质感，又通过增加细节增强写实属性。使用SP添加更多的漆皮剥落等的法线细节。材质处理方式平衡写实与美观，让整个载具既保持了视觉冲击力，又经得起近距离检视。

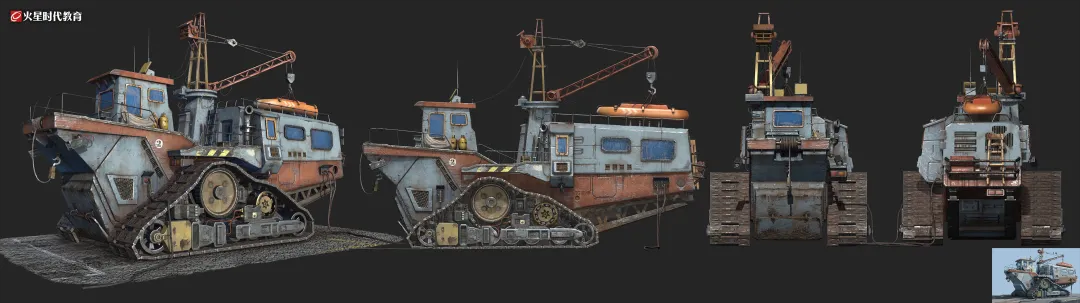

--渲染四视图--

制作过程视频：

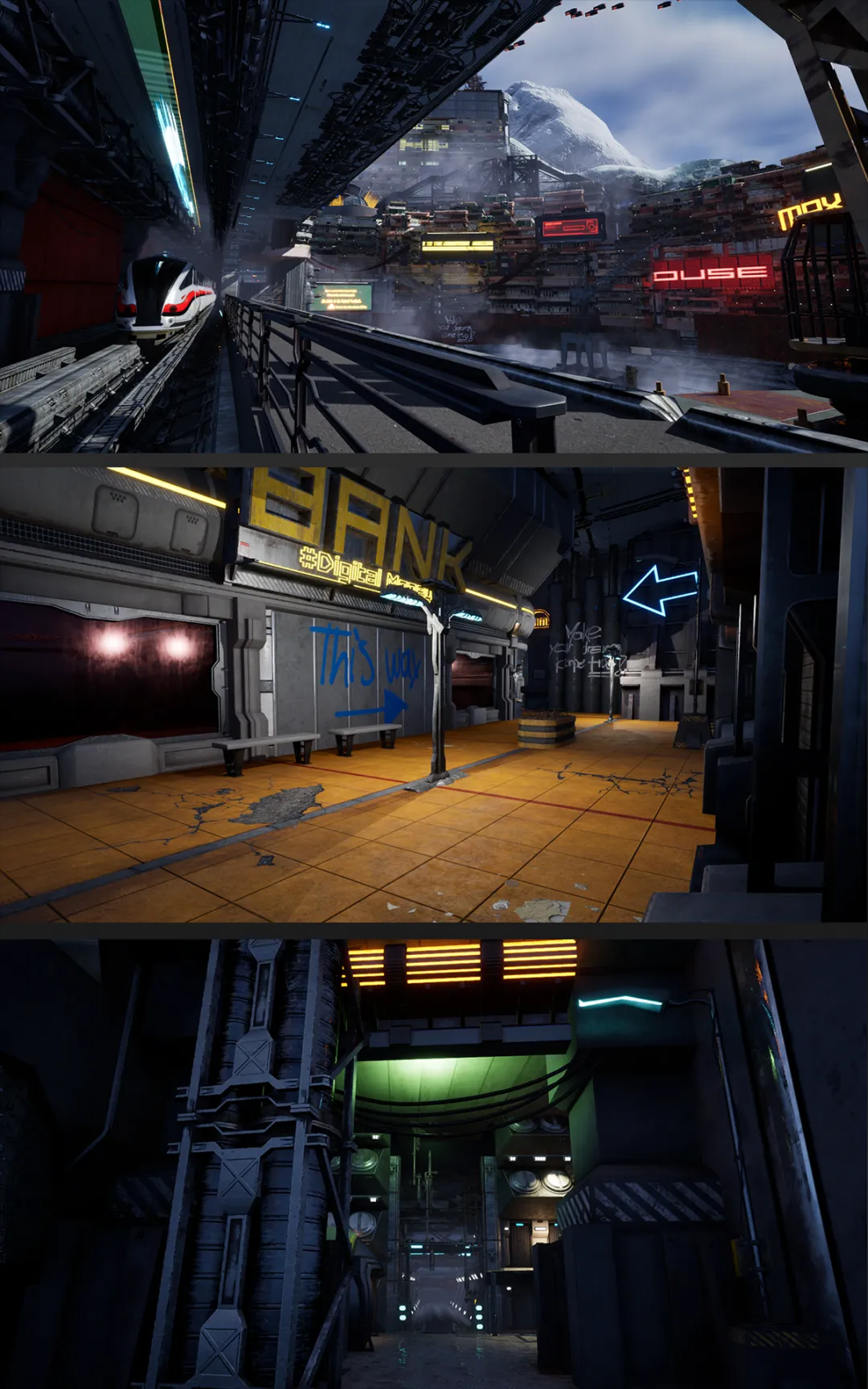

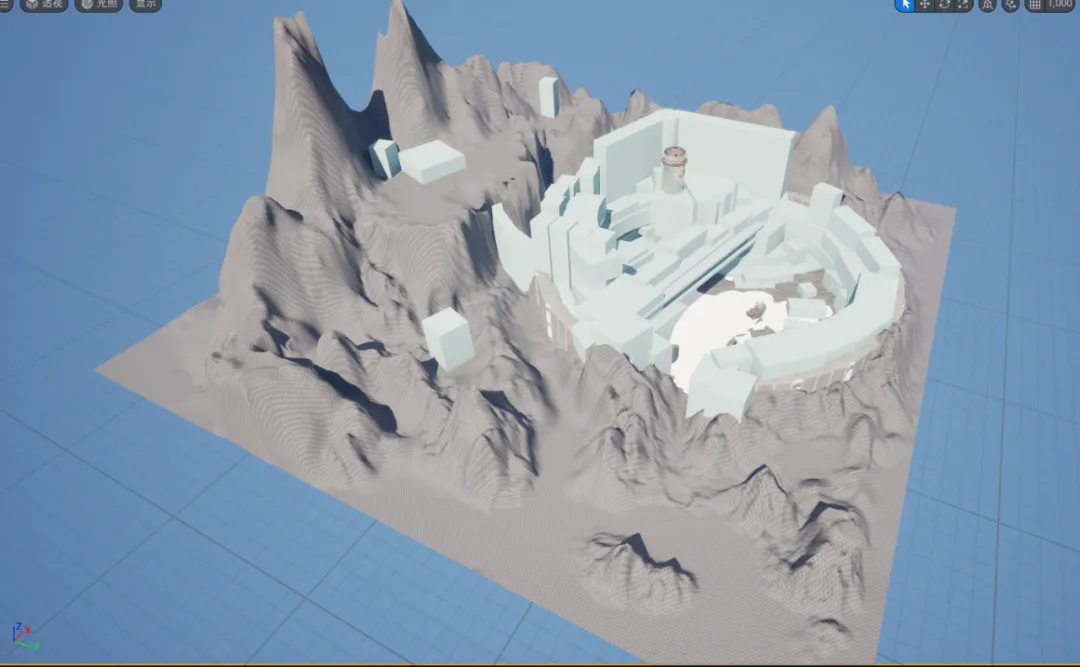

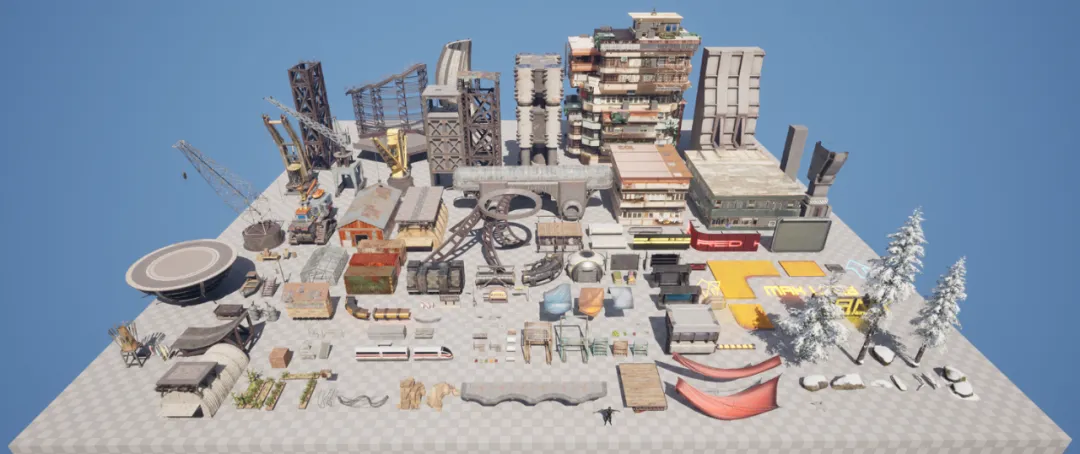

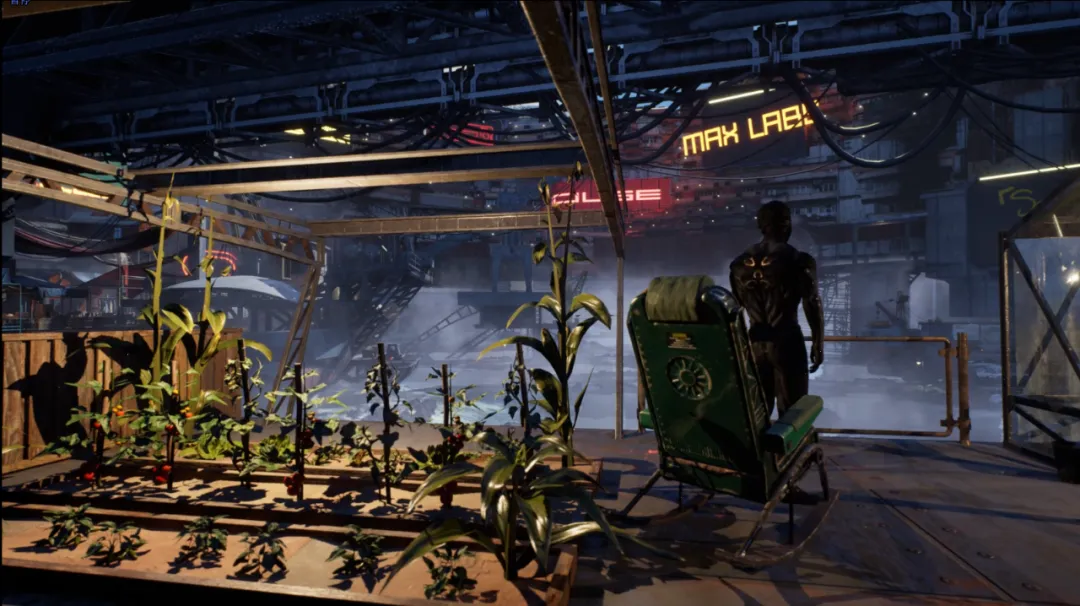

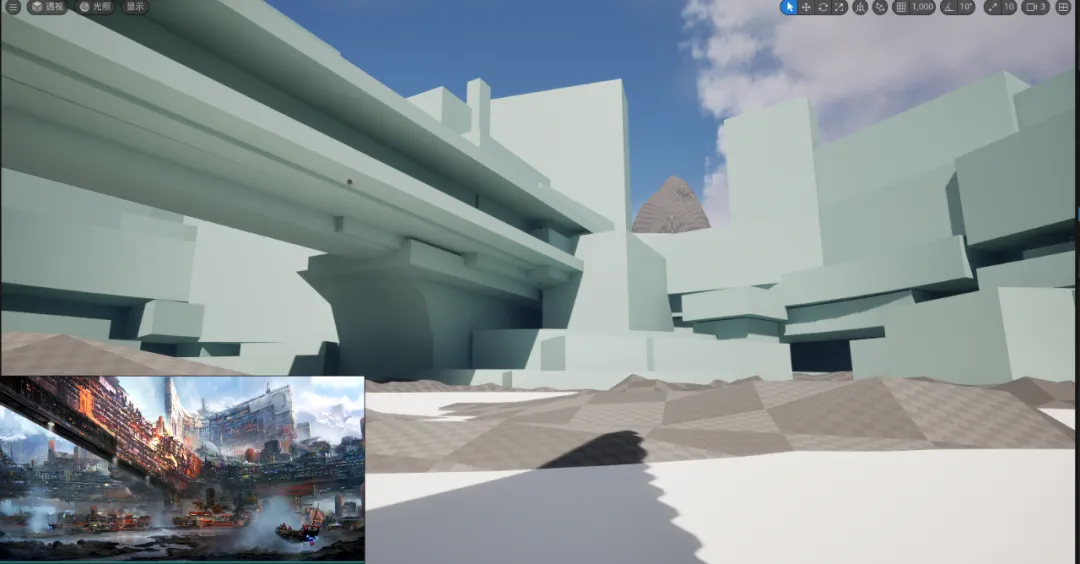

地编场景初期构思搭建

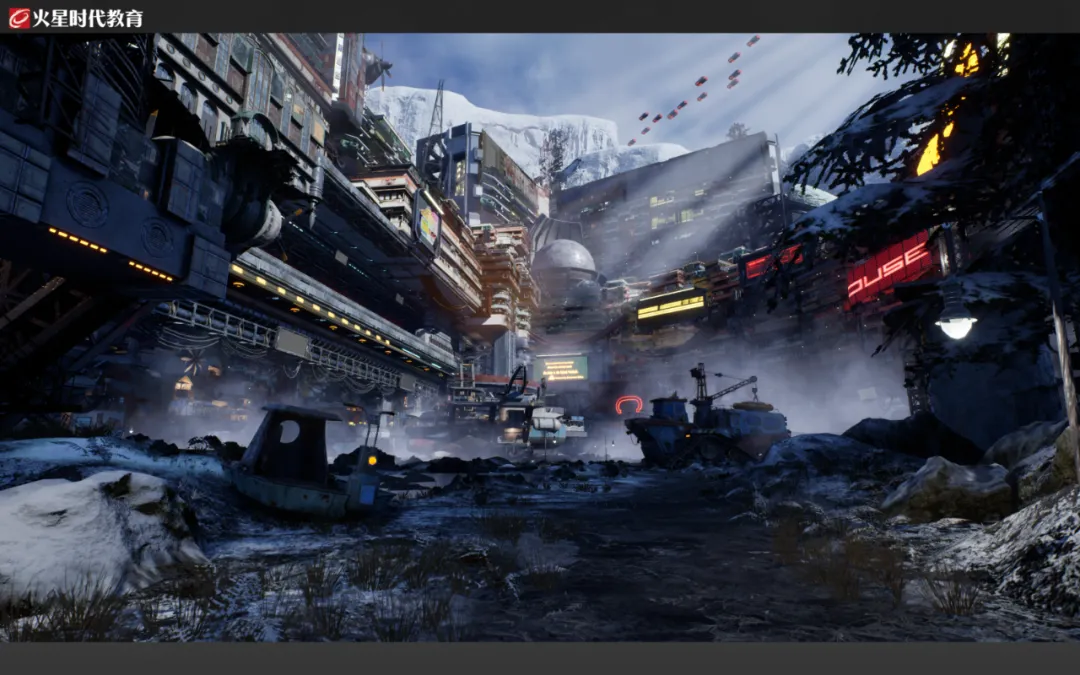

从高中起我就开始构建一个名为"The Noah"的原创世界观，这一系列的构想贯穿了我大学期间的所有作业作品，在第四阶段的UE5场景地编设计以及毕业设计项目中，我决定通过场景地编将其具象化呈现。创造一座位于极地的要塞城市，融合了未来复古主义与后人类时代世界观美学，其设计灵感来源于赛博朋克与核类艺术（Atompunk）的独特碰撞，既有高科技的冰冷质感，又带着旧时代工业文明的厚重印记。

在场景搭建初期，我首先确定了几个核心视觉要素：

1. 极地环境的苍茫感与要塞的压迫性体积形成对比。

2. 赛博朋克标志性的垂直城市结构与核能时代粗犷的工业美学并存。

3. 将"诺亚方舟"的隐喻转化为具象的建筑语言。
